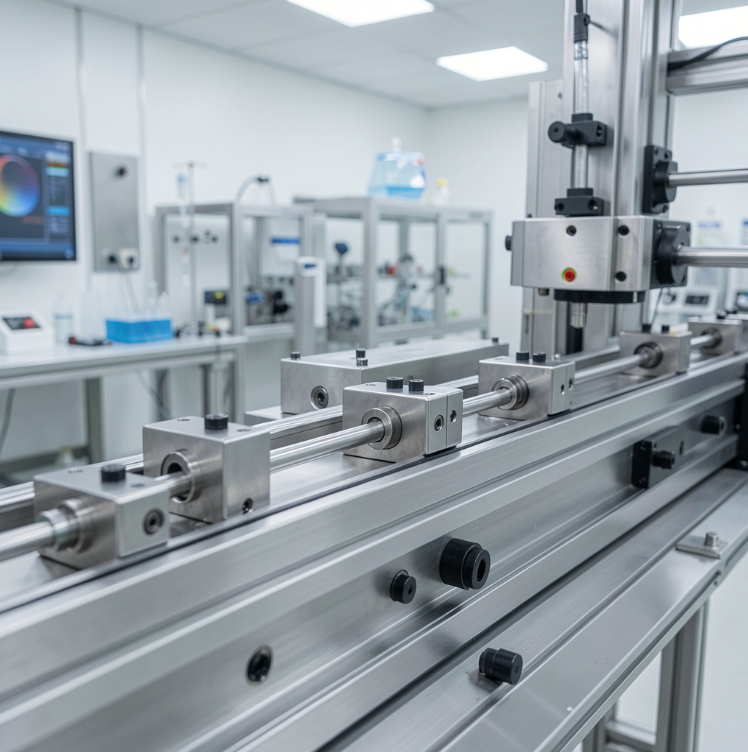

Линейные направляющие и подшипники работают в узлах, где деталь должна перемещаться по заданной траектории с минимальным люфтом и равномерным усилием. Такие элементы используют в станках, производственных линиях, упаковочном оборудовании, мебельных механизмах, автоматике, 3D-принтерах, измерительных системах и других устройствах с линейным движением. От их состояния зависит точность хода, плавность перемещения, нагрузка на привод и срок службы соседних деталей.
Если направляющая изношена, загрязнена или установлена с перекосом, движение становится неровным. Узел может заедать, вибрировать, смещаться под нагрузкой, работать с повышенным шумом. Привод при этом получает дополнительное сопротивление, ремни и винтовые передачи быстрее изнашиваются, а точность обработки или подачи снижается. Поэтому линейные направляющие и подшипники нужно рассматривать не как второстепенные детали, а как основу нормальной работы механизма.
Как работают линейные направляющие
Линейная направляющая задает направление движения каретки, платформы, портала или другого подвижного узла. В простом варианте это может быть вал с линейным подшипником. В более жестких системах используют профильные рельсовые направляющие с каретками. Также встречаются телескопические направляющие, направляющие скольжения и комбинированные решения.
Главная задача направляющей — удерживать подвижную часть в нужной плоскости и не допускать лишнего смещения. Чем выше требования к точности, тем важнее жесткость, качество обработки поверхностей, правильная установка и защита от загрязнений. Если каретка должна перемещаться строго по оси, даже небольшой перекос может повлиять на результат работы оборудования.
В рельсовых направляющих движение часто обеспечивают шарики или ролики внутри каретки. Они перекатываются по дорожкам качения и снижают трение. В линейных подшипниках шарики двигаются по валу. В направляющих скольжения детали перемещаются по опорной поверхности с использованием материала с низким коэффициентом трения или смазки. У каждого типа есть свое назначение, нагрузочная способность и требования к обслуживанию.
Почему подшипники влияют на точность
Подшипник воспринимает нагрузку и позволяет узлу двигаться без лишнего сопротивления. Если он исправен, каретка идет ровно, без рывков и люфта. Если дорожки качения повреждены, шарики изношены или внутрь попала грязь, движение становится неровным. Это сразу отражается на точности позиционирования.
В станках и автоматике люфт особенно заметен. Подвижный узел может доходить до заданной точки с небольшой ошибкой, а при смене направления появляется задержка или удар. В конвейерных и упаковочных механизмах изношенные направляющие могут давать перекос подачи. В мебельных и выдвижных системах появляется заедание, перекос фасада или шум.
На работу подшипников влияют:
- расчетная нагрузка на узел;
- скорость перемещения;
- качество смазки;
- наличие пыли, стружки и грязи;
- правильность установки;
- соосность и параллельность направляющих;
- режим пуска и остановки.
Если нагрузка выше допустимой, подшипник быстрее получает выработку. Если направляющие стоят не параллельно, каретки начинают работать с внутренним напряжением. Узел может двигаться, но ресурс резко снижается.
Какие признаки говорят о проблемах
Износ направляющих и подшипников не всегда заметен сразу. Оборудование может продолжать работать, но точность уже снижается. На ранних этапах появляются шум, легкая вибрация, неравномерный ход, увеличение усилия перемещения. Затем возникает люфт, заедание, нагрев и видимые следы выработки.
Основные признаки неисправности:
- каретка движется рывками;
- появился люфт в подвижном узле;
- ход стал тяжелее, чем раньше;
- слышен скрежет, щелчки или гул;
- направляющая нагревается при работе;
- на рельсе, валу или дорожке появились задиры;
- смазка потемнела или содержит металлические частицы;
- узел уходит из заданного положения под нагрузкой.
Если продолжать работу с такими признаками, повреждение может перейти на соседние детали. Изношенный подшипник способен испортить вал или рельс. Перекошенная каретка нагружает привод, ремень, шкивы, винт, муфту или двигатель. В результате ремонт становится дороже, чем своевременная замена одного элемента.
Как правильно подбирать направляющие и подшипники
Подбор начинается с нагрузки и характера движения. Нужно понимать, какую массу перемещает узел, в каком положении работает направляющая, есть ли боковые усилия, ударные нагрузки, вибрация и требования к точности. Для легких перемещений может быть достаточно вала с линейным подшипником. Для жестких промышленных систем чаще выбирают профильные рельсовые направляющие. Для выдвижных узлов используют телескопические направляющие с нужной грузоподъемностью.
Также важно учитывать длину хода, скорость и условия среды. В запыленных зонах нужны защитные элементы, уплотнения и регулярная очистка. В оборудовании с высокой точностью важны класс точности, предварительный натяг и правильная база установки. Для узлов с частыми пусками и остановками следует учитывать динамическую нагрузку, а не только массу детали.
При выборе проверяют:
- тип направляющей и ее размер;
- допустимую нагрузку;
- длину рельса или вала;
- количество кареток или подшипников;
- способ крепления;
- требования к смазке;
- наличие защиты от загрязнений;
- совместимость с существующим оборудованием.
Нельзя ставить направляющую меньшего размера только из-за совпадения длины. Она может не выдержать нагрузку или быстро получить люфт. Также не стоит выбирать слишком массивный вариант без необходимости. Он может увеличить вес подвижного узла, нагрузку на привод и требования к монтажу.
Почему установка не менее важна, чем выбор
Даже качественная направляющая будет работать плохо, если ее установить на неровное основание. Рельс должен лежать на подготовленной поверхности, без перекоса и напряжения. При затяжке крепежа важно соблюдать порядок и не деформировать направляющую. Если используются две параллельные направляющие, их нужно выставить точно относительно друг друга.
Смазка также влияет на ресурс. Без нее шарики или ролики работают с повышенным трением, дорожки быстрее изнашиваются. Избыток загрязненной смазки тоже вреден, потому что она собирает пыль и абразив. Поэтому обслуживание должно соответствовать условиям работы оборудования.
Линейные направляющие и подшипники определяют точность, плавность и стабильность движения. При их выборе нужно учитывать нагрузку, скорость, длину хода, условия эксплуатации и требования к точности. При обслуживании важно следить за люфтом, шумом, чистотой и смазкой. Исправный узел движения снижает нагрузку на привод и помогает оборудованию работать ровно без лишнего износа
